Откуда берётся цифра ±2 мм и почему она важна
Прежде чем говорить о технологии, стоит разобраться: что именно измеряется и зачем. Потому что «ровность пола» — понятие многозначное, и ±2 мм в разных контекстах означают разное.
На большинстве строек есть усредненное понятие ровности пола - 6 мм на двухметровое штукатурное правило. Это значит, что если мы приложим данное правило в любом месте бетонной поляны мы не должны получить щель между полом и правилом (нельзя при измерении воздействовать рукой на правило). Но если речь идет о выполнении бетонного пола для автоматизированного логистического склада, где работают роботы, то требования к таким полам применяются гараздо выше 6 мм, точнее ниже.
В международной практике промышленных полов используется система F-чисел по стандарту ASTM E1155. Два показателя: FF (flatness — плоскостность, характеризует локальные перепады) и FL (levelness — горизонтальность, общий уклон поверхности). Для обычных складов норма — FF25/FL20. Для складов с узкопроходными штабелёрами (VNA, Very Narrow Aisle) — FF50/FL35 и выше. Именно FF50 соответствует тому, что на практике называют «±2 мм на 3 м».
Почему это критично для техники? Узкопроходный штабелёр работает в коридоре шириной 1.5–1.8 м на высоте подъёма 10–12 м. При отклонении пола в 5 мм на 3 м верхняя точка мачты смещается на 15–20 мм — это касание стеллажа, деформация конструкции, в худшем случае обрушение. Страховые компании и производители техники прямо указывают в документации: гарантия не распространяется на случаи эксплуатации на полах с FF < 50.
Для автоматизированных систем (AGV, роботизированные транспортёры) требования ещё жёстче — FF75 и выше, что соответствует отклонению менее 1.5 мм на 3 м. Это уже территория специализированных суперфлэт-полов с отдельным технологическим регламентом.
Что даёт отклонение от норматива на практике:
Отклонение 5–8 мм (обычная ручная стяжка) — пригодно для пешеходных зон, лёгкой напольной техники, розничной торговли. Отклонение 3–5 мм — допустимо для фронтальных погрузчиков и ричтраков без ограничений высоты. Отклонение до 3 мм (FF35) — стандарт современного распределительного склада. Отклонение до 2 мм (FF50+) — обязательно для VNA-техники и автоматизированных систем. Выбор оборудования для достижения нужного класса ровности — отдельный вопрос: подробнее об этом в статье аренда или покупка бетоноукладчика — что выгоднее в Беларуси.
Технологическая цепочка: где формируется результат
±2 мм — это не параметр бетона и не характеристика машины. Это результат системы, в которой каждое звено работает без сбоев. Выпадение любого звена делает результат непредсказуемым.
- Основание. Даже самый точный лазерный бетоноукладчик не компенсирует неравномерную осадку основания после укладки. Требования жёсткие: уплотнение грунта до K=0.95 по Проктору без исключений, подбетонка В7.5 толщиной 60–80 мм, ровность подбетонки — не хуже 10 мм на 3 м (иначе толщина рабочей плиты будет неравномерной, а значит — неравномерной будет и усадка). Отступление от этих требований не компенсируется никакой техникой.
- Бетонная смесь. Для достижения FF50+ используется бетон В25–В30 с водоцементным соотношением 0.40–0.45, осадкой конуса 16–18 см, стальной фиброй 30–35 кг/м³. Фибра критична: она снижает усадочное трещинообразование и повышает трещиностойкость плиты, что напрямую влияет на долгосрочную стабильность ровности. Без фибры плита трескается по усадке, поверхность теряет геометрию.

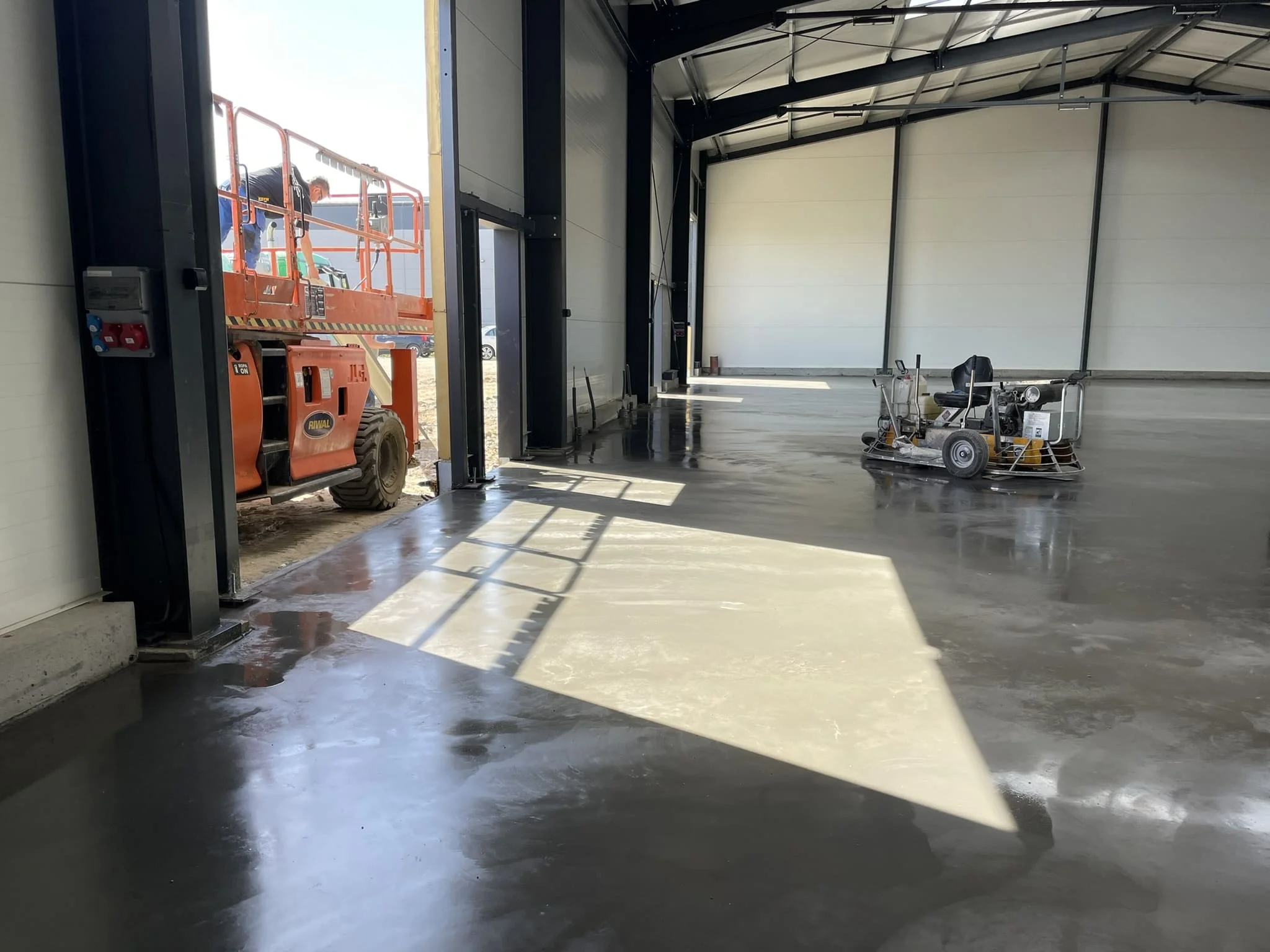

- Лазерный бетоноукладчик. Машина класса VANSE YZ30-4E — это четырёхметровая вибрационная стрела с лазерным приёмником, гидравлической системой автокоррекции высоты и частотой вибрации 3500–4500 об/мин. Точность позиционирования рабочей головки — ±1.5 мм относительно лазерного луча. Именно поэтому итоговая ровность пола в 2 мм достижима: машина не устаёт, не теряет ориентир, не делает поправок «на глаз».
Оператор управляет направлением и скоростью движения. Машина сама держит высоту. Это принципиально отличает технологию от ручного метода, где правило — это усиленная рука человека с накапливающейся погрешностью.
Скорость укладки и логистика бетона.
На объектах с требованием FF50+ карта укладки (одна непрерывная захватка) планируется так, чтобы весь объём бетона был уложен до начала схватывания первой порции. Типовая захватка — 600–1200 м². Время укладки — 3–5 часов. Это означает жёсткий график подачи миксеров: один миксер каждые 8–12 минут, диспетчер на связи с заводом. Разрыв в подаче более 20 минут — холодный шов, потеря ровности на стыке.
Именно на таких объектах — с высокими требованиями к ровности и жёсткими временными окнами — аренда лазерного бетоноукладчика с оператором и технической поддержкой становится не опцией, а единственным рабочим решением: подрядчик берёт на себя и машину, и калибровку, и ответственность за результат по FF-числам.
Реальный факт из нашего опыта: Логистический центр в Минском районе, 22000 м², требование FF50/FL35 для VNA-зон. Генподрядчик применял два laser screed одновременно с разбивкой на карты по 900 м². Контрольные замеры профилографом после укладки: 94% площади — FF52 и выше, 6% (приколонные зоны, ручная доработка) — FF38–44. Заказчик принял объект без замечаний. Срок укладки 22000 м² — 19 рабочих дней. И да, мы имеем специальное оборудование для замеров ровности выполненного пола (португальского производства).
Контроль результата: как проверить, что ±2 мм достигнуты
Визуальный контроль здесь не работает. Отклонение в 2 мм на 3 м человеческий глаз не фиксирует. Нужен инструмент.

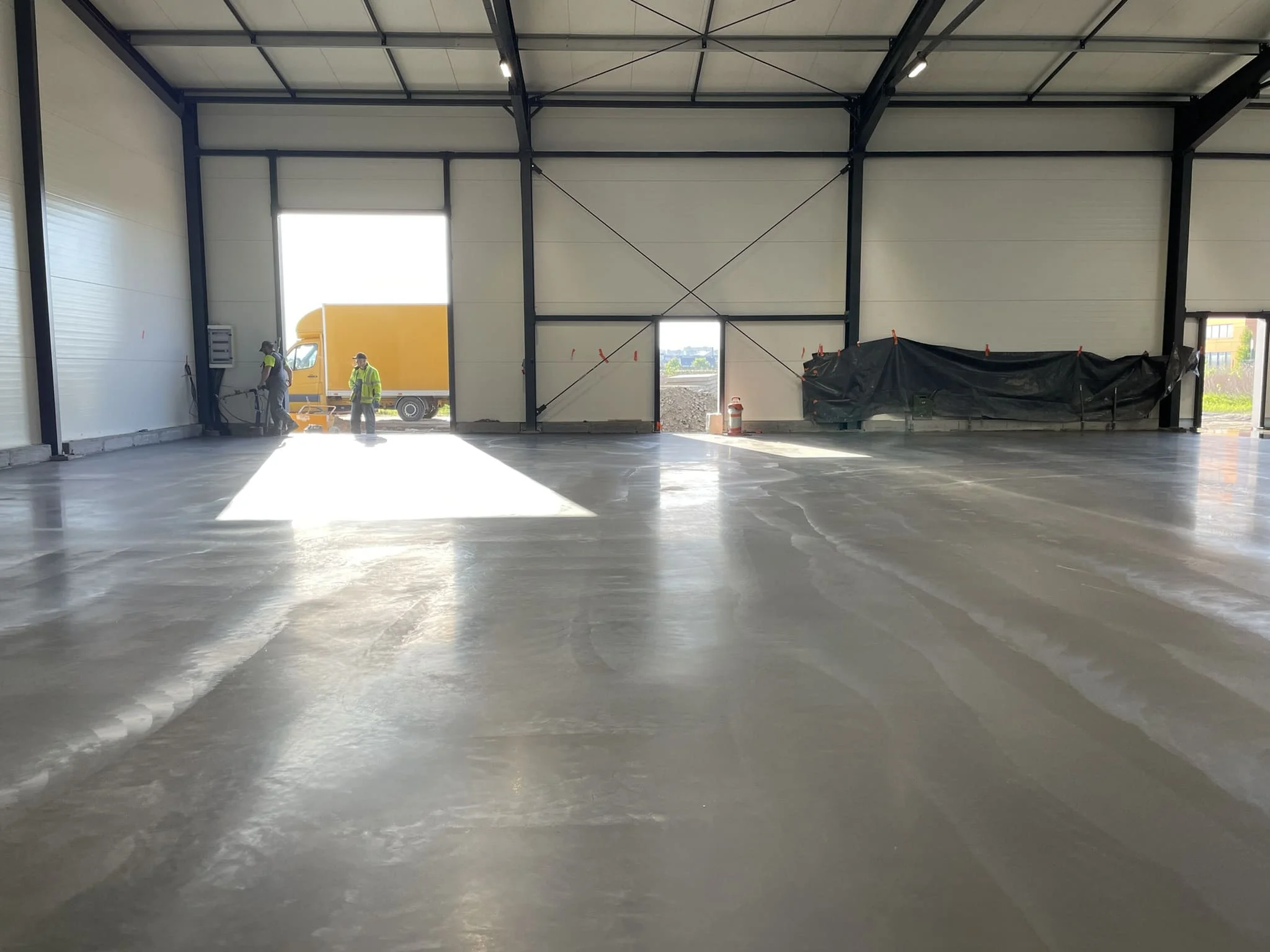

- Профилограф — прибор, который движется по поверхности и записывает микрорельеф вдоль измерительных полос. По результатам вычисляются F-числа по ASTM E1155. Замер проводится через 24–72 часа после укладки, до финишной шлифовки. Это стандарт для объектов с VNA-техникой и автоматизированными системами.
- Двухметровое правило с клиновым щупом — доступный полевой метод. Позволяет выявить локальные отклонения, но не даёт FF-числа. Подходит для контроля на объектах без жёстких нормативов по ASTM.
- Лазерный нивелир с рейкой — промежуточный вариант. Фиксирует общую горизонтальность (аналог FL), но не плоскостность (FF). Применяется на этапе приёмки основания и промежуточного контроля в процессе укладки.
