Почему необработанный бетон разрушается быстрее, чем кажется
После заливки и набора прочности поверхность стяжки — это пористая матрица с открытыми капиллярами, микротрещинами и цементным молочком. Последнее особенно опасно: слабый верхний слой толщиной 2–4 мм истирается уже за первые 6–12 месяцев эксплуатации при интенсивной нагрузке, обнажая более рыхлую структуру ниже. Именно здесь начинается пылеобразование — главная жалоба владельцев промышленных помещений.

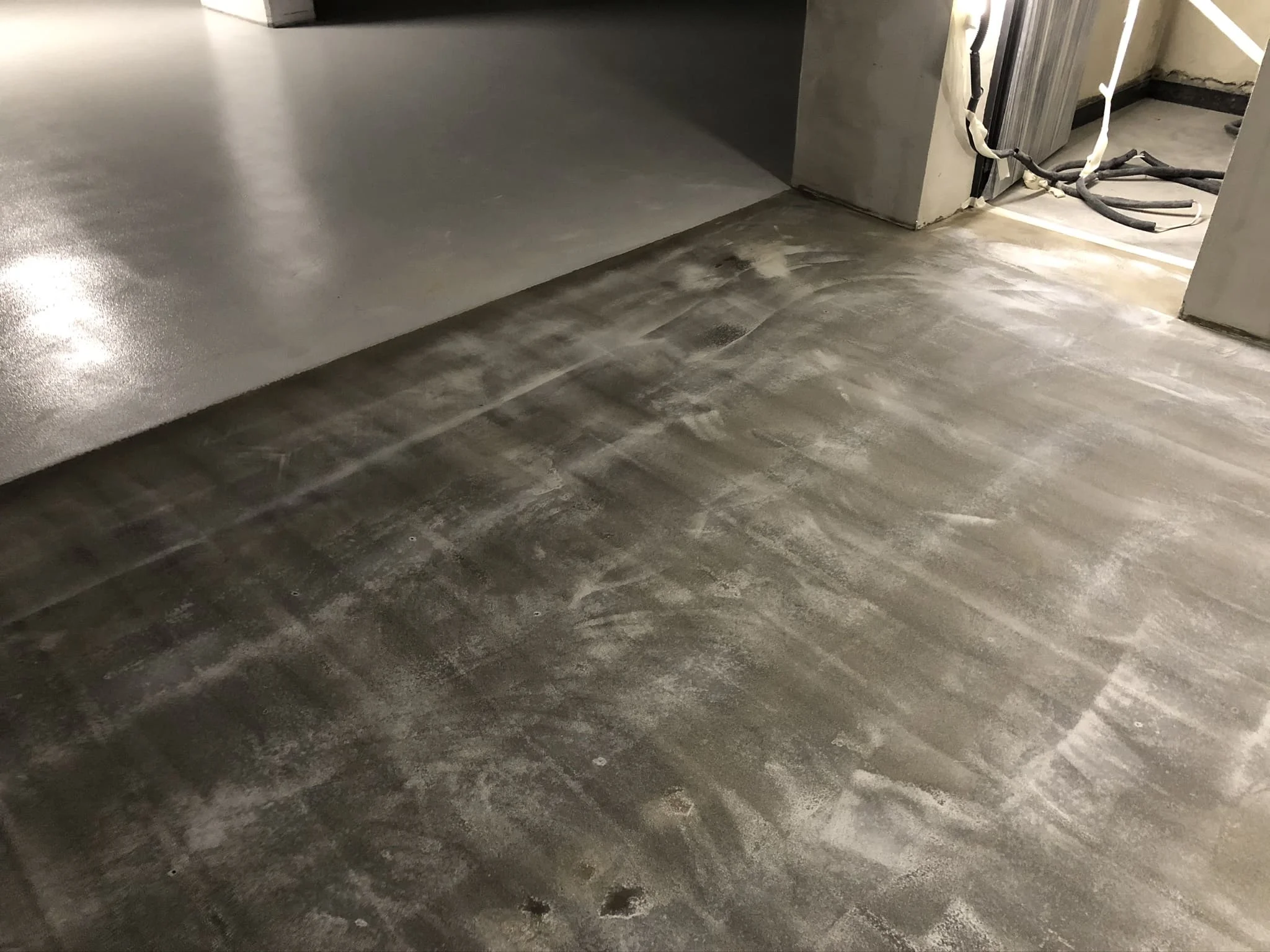

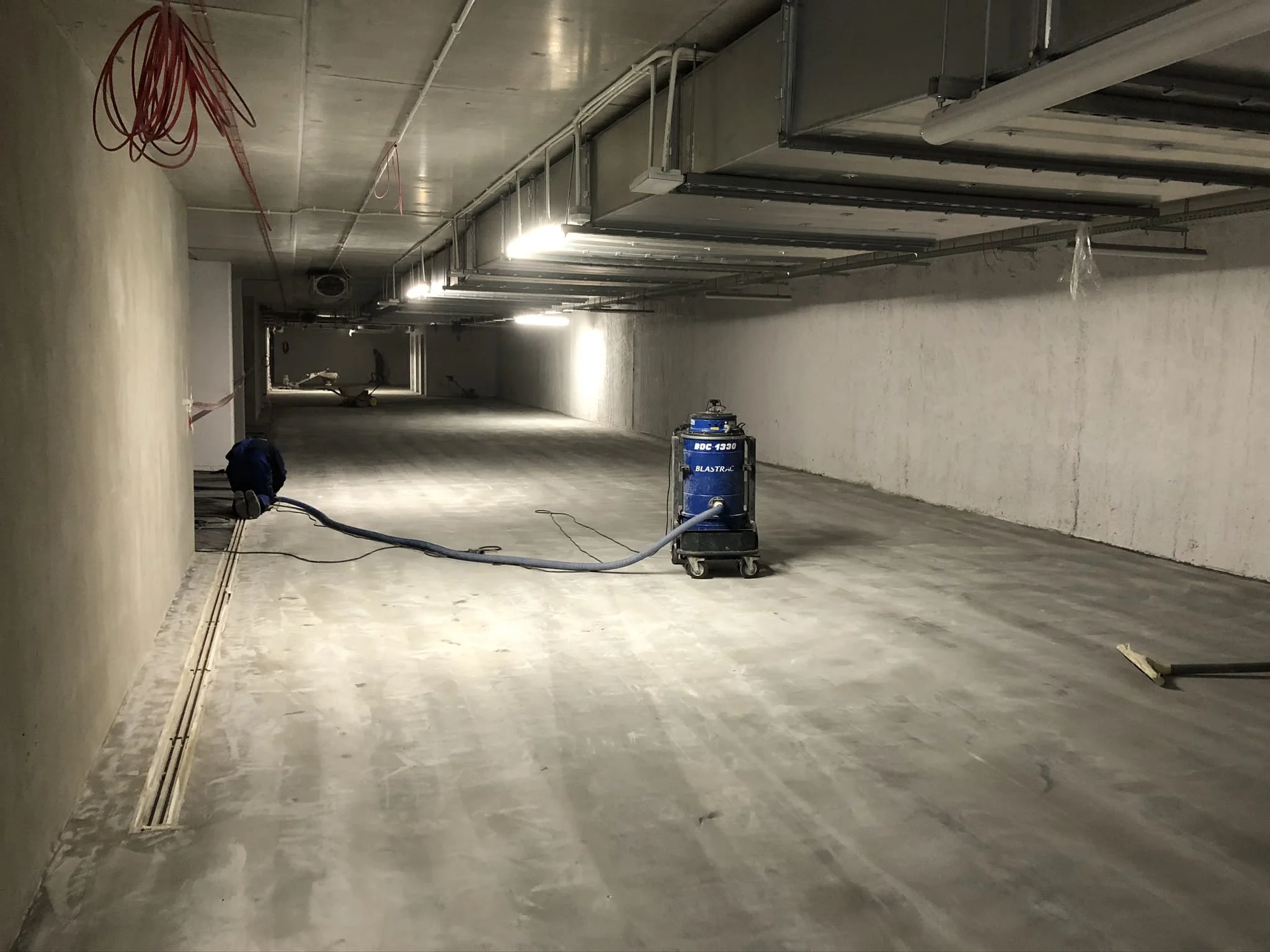

Шлифовка снимает этот нестабильный слой механически — алмазными сегментами — и одновременно закрывает крупные поры. В результате плотность поверхностного слоя увеличивается: коэффициент водопоглощения обработанного бетона снижается в 3–5 раз по сравнению с нешлифованным. Это критично для химической стойкости: масло, топливо, технические жидкости перестают проникать вглубь стяжки.
Реальный кейс из практики: На логистическом складе площадью 4200 м² в Минском районе необработанный бетон показал видимые следы истирания и пыль уже через 8 месяцев после сдачи объекта. После шлифовки с последующей пропиткой литиевым упрочнителем тот же тип стяжки на аналогичном объекте того же застройщика прошёл 4 года без признаков деградации при сопоставимом трафике погрузчиков. Такой долговечности удалось добиться благодаря правильной подготовке основания: узнать подробнее про технологии шлифования бетонных полов - алмазное и мозаичное оборудование и их различия можно в нашей экспертной статье.
Три сценария, где шлифовка меняет экономику проекта
- Промышленный пол под покраску или полимер. Адгезия эпоксидного или полиуретанового покрытия к шлифованному бетону — 1,8–2,5 МПа против 0,6–1,0 МПа на нешлифованном. Это не маркетинг: это отрыв покрытия от основания через год вместо пяти. Стоимость переделки — 40–70% от стоимости первоначального нанесения.
- Полированный декоративный бетон. Многоступенчатая обработка бетонного пола шлифовальными машинами с алмазными насадками различной зернистости — от 30–50 грит до 1500–3000 — это именно то, что превращает серую стяжку в глянцевое покрытие класса «зеркало». Каждая ступень открывает структуру заполнителя и уплотняет матрицу. Итоговая твёрдость поверхности по Моосу достигает 7–8 единиц — сопоставимо с керамогранитом.
- Ремонт старого основания. Перед укладкой плитки, наливного пола или ламината шлифовка выравнивает перепады до 2 мм на 2 м — нормативный допуск для большинства финишных покрытий. Альтернатива — самовыравнивающаяся смесь — обходится на 15–25% дороже при сопоставимом результате.
